Master BV 400 – Indirektes Ölheizgerät

ALLGEMEINES:
►2.1.1. Beachten Sie bei der Verwendung des
Heizgeräts alle örtlichen Verordnungen und
Vorschriften.
►2.1.2. Heizgeräte, die in der Nähe von Planen, Zelten
oder anderen ähnlichen Materialien verwendet
werden, müssen den Mindestsicherheitsabstand
einhalten. Halten Sie in jedem Fall alle örtlichen
Verordnungen und Vorschriften ein.
►2.1.3. Verwenden Sie das Heizgerät niemals in
Umgebungen, in denen entflammbare Elemente
vorhanden sind.
►2.1.4. Halten Sie Kinder und Tiere in einem
sicheren Abstand zum Heizgerät.
►2.1.5. Der empfohlene Mindestsicherheitsabstand
zwischen dem Heizgerät und brennbaren
Elementen, einschließlich des Netzkabels,
beträgt 1,5 m und 2,5 m vom Luftauslass.
►2.1.6. Vergewissern Sie sich vor der
Inbetriebnahme des Heizgerätes, dass die
Feuerlöschgeräte einsatzbereit sind.
►2.1.7. Das Heizgerät muss in gut belüfteten
Räumen verwendet werden.
►2.1.8. Das Heizgerät muss auf einer stabilen und
ebenen Fläche aufgestellt werden.
►2.1.9. Das Heizgerät darf nur mit Strom versorgt
werden, dessen Spannung und Frequenz auf
dem am Produkt angebrachten Typenschild
angegeben sind.
►2.1.10. Versorgen Sie das Heizgerät elektrisch
nur mit Verlängerungskabeln mit geeignetem
Querschnitt, die ordnungsgemäß geerdet sind.
►2.1.11. Die Luftein- und -auslässe des Heizgeräts
dürfen nicht blockiert oder teilweise verstellt
werden.
►2.1.12. Trennen Sie das Heizgerät von der
Stromversorgung, wenn das Produkt für längere
Zeit nicht benutzt wird.
►2.1.13. Wenn das Heizgerät heiß, an die
Stromversorgung angeschlossen oder in
Betrieb ist, darf es niemals bewegt, gehandhabt,
nachgefüllt oder Wartungsarbeiten unterzogen
werden.
►2.1.14. Alle Reparaturarbeiten am Heizgerät
müssen von der Kundendienststelle
durchgeführt werden.
►2.1.15. Verwenden Sie nur Original-Ersatzteile und
halten Sie sich strikt an die Grundausstattung.
►2.1.16. Verwenden Sie nur Original-Kits für das
Heizgerät.
►►2.2. NACHFÜLLEN DES BRENNSTOFFS:
►2.2.1. Betanken Sie das Heizgerät nur mit dem
Brennstoff, der auf dem am Gerät angebrachten
Typenschild angegeben ist.
►2.2.2. Schalten Sie das Heizgerät aus und warten
Sie, bis es vollständig abgekühlt ist, bevor Sie
nachfüllen.
►2.2.3. Das für das Nachfüllen des Heizgeräts
zuständige Personal muss vorsichtig sein und
die entsprechenden Sicherheitsvorrichtungen
verwenden.
►2.2.4. Kraftstoff muss gemäß den geltenden
Vorschriften gelagert werden.
►2.2.5. Alle Brennstofftanks müssen gemäß den
geltenden Vorschriften einen Mindestabstand
zum Heizgerät haben.
►►►3. AUSPACKEN
HINWEIS: Das Verpackungsmaterial ist kein
Spielzeug für Kinder. Den Plastiksack außerhalb
der Reichweite von Kindern halten, es besteht
Erstickungsgefahr!
►3.1. Alle Verpackungsmaterialien, die zum Verpacken
und für den Versand des Heizgeräts benutzt wurden,
entfernen. Diese nach den geltenden Vorschriften
entsorgen.
►3.2. Falls das Heizgerät auf einer Palette geliefert
wurde, es vorsichtig von dieser herunter heben.
►3.3. Das Gerät auf eventuelle Transportschäden
überprüfen. Wenn das Heizgerät beschädigt
erscheint, sofort den Händler davon verständigen,
bei dem es gekauft wurde.
►►►4. ZUSAMMENBAU

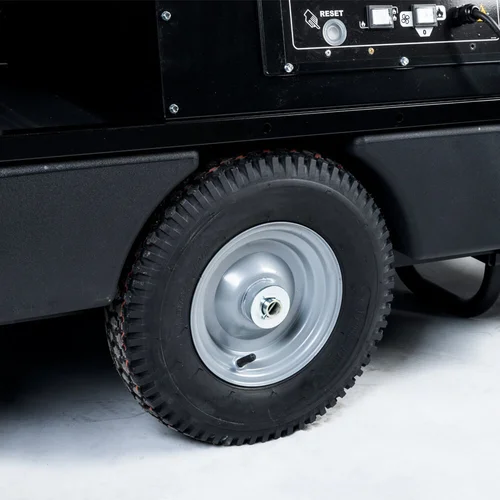

Diese Heizgeräte sind je nach Modell mit Rädern,
Griff und einem Kamin ausgestattet (ABB. 5-6).
Diese Bauteile sind zusammen mit den zugehörigen
Schrauben in der Verpackung des Heizgeräts enthalten.
►►►5. BRENNSTOFF
HINWEIS: Das Heizgerät funktioniert nur mit HVO
100 Biofuel, Diesel B7, Kerosin.
Benutzen Sie nur Diesel oder Kerosin, um das Risiko
von Brand oder einer Explosion zu vermeiden. Niemals
Benzin, Lacklösungsmittel, Alkohol, oder andere hoch
entflammbare Brennstoffe benutzen.
Bei sehr niedrigen Temperaturen ungiftige
Frostschutzmittel verwenden.
Nur Winter Diesel Unter 5°C.
►►►6. FUNKTIONSPRINZIPIEN
A. Brennkammer und Brenner, B. Lüfterrad, C.
Motor, D. Pumpe, E. Tank, F. Schornsteinanschluss
(indirekte Modelle).
Die Pumpe saugt den Brennstoff vom Tank an und bringt
ihn auf den Betriebsdruck. Der Brennstoff wird zur Düse
befördert, die ihn in die Brennkammer zerstäubt. Die
Verbrennung erfolgt durch ein Luft-/Brennstoffgemisch,
ihre Produkte werden mit dem Luftfluss, der durch
die Drehung des Lüfterrads erzeugt wird, nach
außen befördert. Bei den direkten Modellen (ABB. 7)
enden die Verbrennungsprodukte in der geheizten
Umgebung, während die Verbrennungsprodukte
bei den indirekten Modellen (ABB. 8) durch eine
Kanalisation nach außerhalb des geheizten Raums
geleitet werden können. Eine Reihe von Sensoren, die
an eine elektronische Steuerkarte angeschlossen sind,
prüfen ständig den korrekten Betrieb des Heizgeräts
und stoppen den Zyklus im Fall von Anomalien.
►►►7. BETRIEB
HINWEIS: Lesen Sie vor dem Einschalten des
Heizgeräts aufmerksam die „INFORMATIONEN
ÜBER DIE SICHERHEIT“ durch.
WICHTIG: Kontrollieren Sie bei den Modellen
mit doppelter Spannung (...DV) die Stellung
des Schalters zum Umschalten der Spannung
(220-240V / 110-120V) (ABB. 9). Wenn die auf
dem Heizgerät eingestellte Spannung nicht
der vom Netz gelieferten entspricht, muss
eingegriffenen werden, um die Spannung
zu korrigieren. Schrauben Sie die beiden
Befestigungsschrauben des Gehäuses (ABB. 10)
auf und verstellen Sie den Schalter auf den Wert
der gelieferten Spannung (ABB. 11). Montieren
Sie dann das Gehäuse wieder (ABB. 12).
WIRD DIE SPANNUNG FALSCH ODER NICHT
ANGEPASST, KANN DAS ZU EINEM SCHWEREN
SCHADEN AM HEIZGERÄT FÜHREN.
►►7.1. EINSCHALTEN DES HEIZGERÄTS:
►7.1.1. Befolgen sie alle Anweisungen bezüglich der
Sicherheit.
►7.1.2. Kontrollieren Sie, ob Brennstoff im Tank ist.
►7.1.3. Den Tankdeckel schließen (ABB. 13).
►7.1.4. Den Stromstecker in die Netzsteckdose
einstecken (ABB. 14) (SIEHE SPANNUNG IN
„TECHNISCHE DATENTABELLE“).

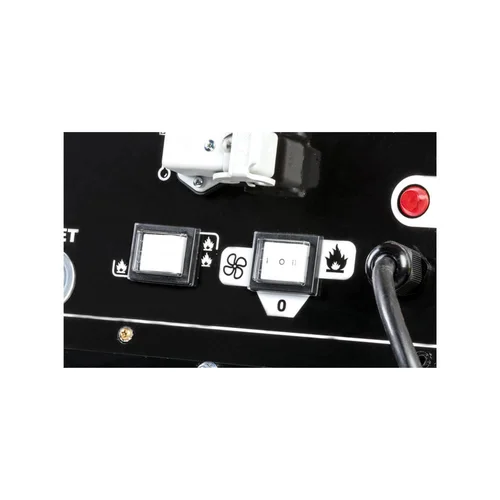

►7.1.5. Den Schalter „I/0“auf „I“ stellen (ABB. 15).
Das Heizgerät sollte sich innerhalb von wenigen
Sekunden einschalten. Wenn das Heizgerät nicht
anspringen sollte, konsultieren Sie den Paragraphen
“12. FEHLERSUCHE“.
►7.1.6. Bei den Modellen mit Umgebungsthermostat
die Stellung des Einstellknopfs überprüfen (ABB.
16).
HINWEIS: FALLS SICH DAS HEIZGERÄT
AUSSCHALTET, WEIL DER BRENNSTOFF ZU
ENDE IST, DEN TANK WIEDER AUFFÜLLEN
UND DAS HEIZGERÄT ZURÜCKSETZEN (SIEHE
PARAGR. 7.2.).

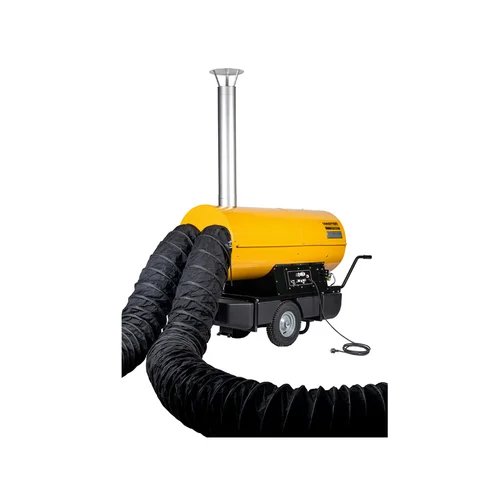

WICHTIG: Bei den indirekten Modellen können
die Verbrennungsprodukte ins Freie geleitet
werden. FÜHREN SIE DIE KANALISATION
ENTSPRECHEND DEN GELTENDEN
VORSCHRIFTEN DURCH UND HALTEN SIE DIE
ANGABEN IM BETREFFENDEN ABSCHNITT
DER GEBRAUCHSANLEITUNG EIN.

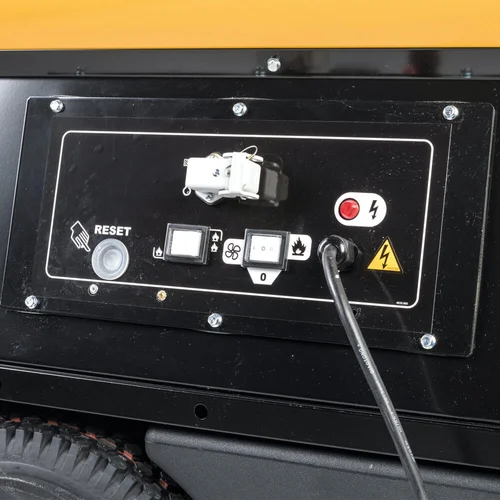

►►7.2. ZURÜCKSETZEN DES HEIZGERÄTS:
Wenn beim Normalbetrieb eine Anomalie auftritt,
schaltet das Heizgerät auf Blockade. Wenn der
Rücksetzschalter beständig rot leuchtet (ABB. 17)
bedeutet das, dass das Heizgerät zurückgesetzt werden
muss. Zum Zurücksetzen des Heizgeräts die ResetTaste ganz eindrücken (ABB. 18). Vor der erneuten
Inbetriebnahme des Heizgeräts muss die Ursache,
welche die Blockade hervorgerufen hat, gefunden
und behoben werden (z.B. verlegte Lufteintritts-/
austrittsöffnung, Stopp des Ventilators usw.). Falls
das Problem, das die Blockade verursacht hat, nicht
gefunden werden kann, muss der Kundendienst
eingreifen.
►►7.3. AUSSCHALTEN DES HEIZGERÄTS:
Den Schalter „I/0“auf „0“ stellen (ABB. 19). Die Flamme
geht aus und der Ventilator dreht sich so lang weiter,
bis die Brennkammer vollständig abgekühlt ist. Den
Stecker erst aus der Steckdose ziehen, wenn der
Abkühlzyklus ganz beendet ist
